ＩＣＯＭ　ＩＣ-７００Ｒ
アイコムが、初めてＨＦの商品として発売した、ある意味貴重な受信機です
アマチュア無線業界には、ＶＨＦトランシーバーから始まったアイコム(当時は、井上電機製作所）が、最初に手がけたＨＦ機です
１９６７年の発売　ここにあるものは６８年製のようです（シリアル・ラベルが残っていないので不正確）
５０〜１４４ＭＨｚ帯の半導体化したトランシーバを下げての、この業界デビューだったアイコムです
本機もオール・ソリッド・ステートという、当時としては先進的なデザインです

この時代、トリオは、国産初のトランシーバ ＴＳ-５００ を発売、６８年に５１０の登場ですが、ＶＦＯ等除いてほとんど真空管構成でした
入門向けとしては、ＪＲ／ＴＸ-３１０シリーズの登場がありました
こちらは、ＶＦＯ　４．９〜５．５ＭＨｚ、　１ｓｔＩＦ　８ＭＨｚ台、　２ｎｄＩＦ　３．３９５ＭＨｚ　の、コリンズ・タイプのダブル・スーパー・ヘテロダイン構成の受信機です
八重洲と言えば、ＦＬ／ＦＲ-ＤＸ４００シリーズが絶好調という時代です（ＦＴ-ＤＸ１００の登場は６９年）
入門向けには、ＦＬ／ＦＲ-５０シリーズがありました
こちらは、1stＩＦ　５ＭＨｚ台固定、　２ｎｄＩＦ　４５５ＫＨｚ　各バンド毎に発振周波数の異なるＶＦＯ　の、ダブル・スーパー・ヘテロダイン構成の受信機です
言わばＨＦ先行各社の入門シリーズの上位というか、ソリッド・ステート版を狙ったような製品に見えます

受信機の構成としては、ＩＦ：９ＭＨｚのシングル・コンバージョン、最低の機能しか持ち合わせていません
それでもマーカー内蔵など、オプションの必要はないような最低限の構成が標準でなされています
ＡＣ１００ＶとＤＣ１２Ｖ、そのいずれか電源ケーブルの差し替えによって両方に対応できるようになっています

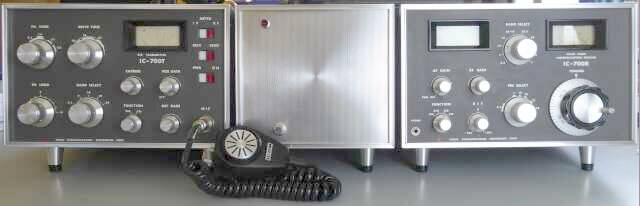

相方の送信機、ＩＣ-７００Ｔには、ＶＦＯの内蔵はありません
この点も、ＨＦ先行２社の入門シリーズと同等です
Ｓ２００１　２本を軽く使った５０Ｗ出力設計、このファイナルと、ドライバ／ミキサに１２ＢＹ７Ａ　２本を使用し、あとは全て半導体というデザインです
電源については外付けで、ＡＣ１００Ｖ用とＤＣ１２Ｖ用の２種類の用意がありました
ＤＣ１２Ｖ運用が可能なセットと言うことになります(ソリッド・ステートのメリットを、出そうとしたものでしょう）

まずは、この受信機から整備開始です
シャーシは鉄製であり、それなりに時間の経過が見受けられますが、部品などについては劣化は感じられません
フロントパネルはアルミ製で、こちらは綺麗です
電流保護だけ設定して、いきなり外部からＤＣ１２Ｖを供給してみました


幅２５５　高さ１６０　奥行き２３５　　単位はｍｍ　約６．１Ｋｇ

アイコムの特徴というか、意識してそうなっているのだと思いますが、ＦＥＴが多用してあります
ＦＥＴ・・・二乗特性、真空管に近い動作ということで、回路構成や基板構成も何となく真空管の設計に近い気がします
ＩＦ段のアンプに使っているＦＥＴには、中和が取って(帰還がかけて）あります(エア・トリマが付いている）

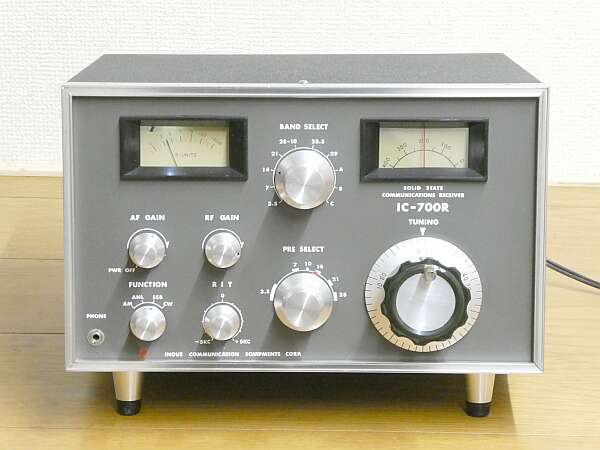

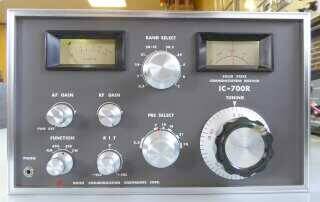

まずはフロント／お顔から
コンパクトかつシンプルです
３．５ＭＨｚ帯から２９ＭＨｚ帯まで、ＶＦＯ＋ＦＩＸ水晶３個でカバー
２８ＭＨｚの位置で、逆コンバージョンで１０ＭＨｚ帯の受信が出来るようになっています（プリセレクタの位置で、結果として切り替わる）
ＨＦ５バンド＋１０ＭＨｚ帯に対応、です
モードは、ＡＭ、ＡＭ-ＡＮＬ、ＳＳＢ、ＣＷ
逆サイドバンドは受信できません

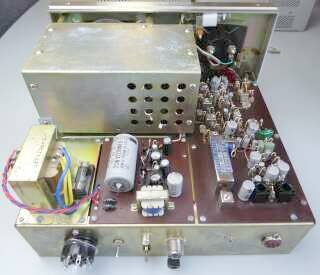

こちらは、リアから
電源トランスは非常にコンパクト
大きく見えるシールドの中身はＶＦＯ
メカフィル風に見えているのは、９ＭＨｚクリスタル・フィルタです
ＩＦ：９ＭＨｚのシングルコンバージョン・・・ＵＳ製品ではＳＷＡＮ製品、八重洲無線ではＦＲ-５０等と同様に、各バンド毎にVFOの発振周波数が異なります
２９ＭＨｚ受信時は、２０ＭＨｚ前後を発振していることになります
当然、安定度には問題が生じるでしょう
ＵＳ８Ｐボディプラグが手元になく、仮にＵＳソケットで外部からＤＣ１２Ｖを供給して、テストをスタートしました
照明ランプ(ダイヤル２個、メーター１個の計3個）
通電すると４００ｍＡ近く流れます
そのほとんどは、照明ランプの消費電流です
ここは今風に、ＬＥＤランプに交換しました
無信号時の消費電流は、一気に低下して１００ｍＡ程度に

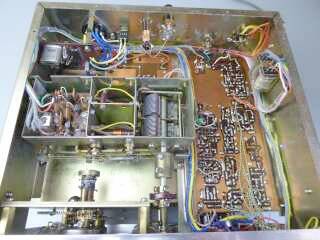

こちらがボトムを撮したもの
ＲＦチューンが独特です
ＩＣ−７１にも採用してあるような糸掛けの機構が、ここでも採用されています（本機が先輩です！）
何が糸掛けで動いているかと言えば、コイルのコア、そうスラグチューン構造になっています
バンド切替はＶＦＯのみで、ＲＦ系のバンド切替はありません
バリコンと連動して、コイルのコアが動くという、ユニークな構造で、３．５〜３０ＭＨｚをカバーします
ヒントは、ＤＡＶＣＯ　ＤＲ-３０です

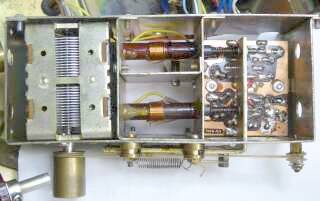

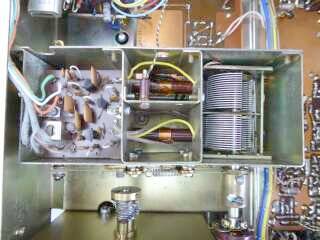

こちらがＲＦチューン部のアップ写真です
独立したシールド・ケースに収まっています
中央に見える２つのコイルのコアと、バリコンの動きがひとつになるように、糸掛け構造が用意されています
左上にチラッと見えているのはマーカー用５００ＫＨｚクリスタルの頭です
リアパネルに、５０／１００ＫＨｚの切替が出来るＳＷ(センターＯＦＦ）が取り付いています
プリセレクタ・ユニットを取り外して、反対側から見たものです
ＡＮＴ側コイルのコアの動きがおかしくなったので、分解して修正しました
スプリングを押さえているワッシャが、スプリングに食い込んでいました
ボビンの固定も瞬間接着剤で！
これでＲＦ部もきちんと調整が出来ました
シングル・スーパーの強み？で、トラッキングの必要なコイルは２つで済みます

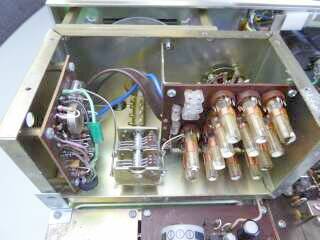

こちらが問題？のＶＦＯ部です
シールドケースを取り払って撮しています
各バンド毎に発振コイルが用意してあります
水晶ソケットは、ＦＩＸ-ＣＨ用です
バリコンそのものは頑丈そうなものが使ってありますが、バンド切替ＳＷは、普通のベークライト製、ＳＷＡＮのようにタイト製の採用ではありません

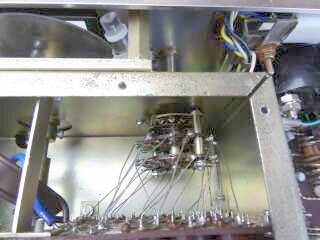

ｘ−Ｌｏｃｋ組込前の様子です
今回、一番悩ませられた原因があったところです
バンド切替に連動して、発振コイルを切り替えます
たまたま調整のスタートを７ＭＨｚ帯としたのですが、変な発振をするは、受信周波数は安定しないは、一体何が起きているのだろうと、バンドＳＷの接点や、バリコンのアースベロをクリーニングしても、一向に変化がありません
ここで試しにと、３．５ＨＨｚ帯や１４ＭＨｚ帯に切り替えてみると、それなりに受信するではありませんか
もしやと思い、絶縁ドライバで、見えているスズメッキ線を一つずつ押してみると、外れた配線がありました
これが７ＭＨｚ帯の発振コイルに接続されるスズメッキ線だった！！
トラブルの原因判明！です
ＩＦ関係の再調整・・・ＩＦＴ以外に中和(帰還）があります
発振しない手前で、高感度かつ安定に受信できるところを、手探りで探しました！
３．５〜１４ＭＨｚ帯に於いて、４０ｄｂμＶ入力でＳ９に設定できました
電源接続ケーブルについては、８Ｐボディを入手して、ＡＣ１００Ｖ、ＤＣ１２Ｖ接続の２本を用意し、受信機内部には１２Ｖの低損失３端子Ｒｅｇ-ＩＣを組み入れました
ＩＦフィルタ以降で（ＩＦ段で）利得を取って、混信に強い設計というパターンに比べ、非常に静かです（ＩＦノイズは、全く気にならない）
ＡＧＣのリリースは、強信号に対しては遅い設定です（まるでピーク・ホールドされたような、Ｓメータの動き）
ただ、９＋の強力な信号については、ＡＧＣ動作が追いついていません（歪みが生じます）
ＲＦゲインは、ちょっと絞っただけで大幅に感度低下します（これは、使いづらい！）
受信音に関しては当時の固めの音で、それなりの音質で聞くことが出来ます
ＶＦＯのドリフトは、当然ありますが、意外と少ない・・・ＦＲ−５０Ｂ等とは、比較にならない位、安定です
余談ながら、本機同様に高い周波数を発振するＶＦＯの構造を他に見てみると、例えばＳＷＡＮでは、配線は「線」ではなく「板」が使ってあり、ＶＣはステアタイト製、ＶＦＯケースそのものの機械的強度もかなり頑強です
手を入れようにも、機械的な強化策の採用は不可能ですので、ここはいつもの「ｘ−Ｌｏｃｋ」の組込を考えようと思っています（本機には、ＲＩＴ回路が組まれているので、この点では組込は楽そうに思います）が、オリジナルのままで結構安定に聞こえるので、むしろここでは検波回路をリング検波からいつものＤＢＭに変更することを優先しようか・・・と、悩んでおります！？
興味深い点、時代を感じる点
１．ＲＦ　プリセレクタ
　　先にもご紹介したように、スラグチューンとＶＣの組み合わせで高いＱを得ようとしてあります
　　カスケード型ＦＥＴ採用のＲＦアンプの採用とマッチさせているのでしょう
２．ＣＷモード
　　ＩＦ段までＳＳＢと何も変わらず、検波後にＴｒ１石によるＡＦフィルタが組まれています
　　ＩＦ−ＣＷフィルタは、一般に「高額で手が出せない状態」だったのであろうと想像します
３．ＡＧＣ
　　ＩＦ最終段の出力と、オーディオ段からの２系統でＡＧＣ電圧を得てあります
　　大入力時の立ち上がりの悪さについては、検波回路をＤＢＭ化することでカバーしようと思います
　　ＤＢＭ方式のものは過大入力にも結構耐えますので、変にＡＧＣ回路をいじるより正解と思っています
４．ＦＥＴ多用で、真空管方式に近い（真空管を、ＦＥＴに置き換えたような）設計
　　ある意味、非常にシンプルな回路構成が採用されていると言うことです
　　先にも記しましたが、ＲＦ〜ＩＦ段、ＶＦＯ回路には当時出始めのＦＥＴが多用されています（７石）
　　ＲＦトップは、ＦＥＴカスケード、ミキサとＩＦ２段はＦＥＴで、ＩＦ３段目がＴｒ（ＩＦ３段増幅）
　　という構成です
　　ＶＦＯですが、ちょっと驚くくらい安定に発振しています（７ＭＨｚの受信時、１６ＭＨｚ台を発振）
　　安定化電源など含め、ＩＣの採用は一つもありません
　　７ＦＥＴ、１５Ｔｒ、１８Ｄｉ　と言う構成です

以下、今回取り組んだ改造について、ご紹介します

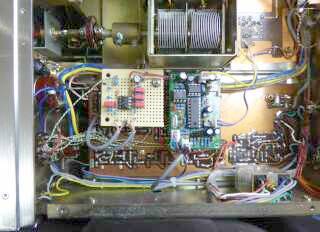

改造は大きく２点、ＩＦ基板下のスペースに収納しました（基板の取り付けは、小型のL金具を使用）
１．ダイオード・リング検波からＤＢＭ方式に
　今回も、SN16913Pを使用しました
　白っぽく見える蛇の目基板がそのものです
　オリジナルの基板からダイオードなど取り外したあと
　１．５Ｄ-２Ｖで、ＩＦ出力を引き出しました
　キャリア信号も同様に、IF基板から引き出しました
２．ＶＦＯ安定度の向上／ｘ-Ｌｏｃｋの組み込み
　中央に見えるのがｘ-Ｌｏｃｋ基板
　送信機接続用のＶＦＯ出力レベルが数Ｖあったので
　ここから１．５Ｄ-２Ｖで引き入れました
　ＶＦＯ内部の改造は、ＲＩＴ回路に手を入れました

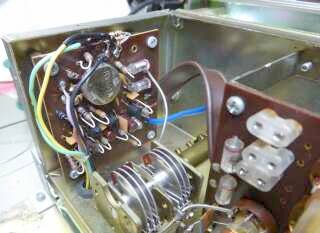

ＶＦＯシールドケース内部の様子です
ここに見える基板に、全ての回路が乗っています
このＲＩＴの回路に少し手を加えて、ｘ−ＬｏｃｋのＶＡＲ端子を接続するようにしました（黄色線がｘ−ＬｏｃｋからのＶＡＲ信号線）
固定抵抗３本と、ダイオード１本を追加、です
基板中央に丸く見えるのは、ＲＩＴのセンターＦを合わせるためのＶＲの裏側です
ｘ−Ｌｏｃｋ動作表示２色ＬＥＤは、ご覧のようにメーターの右上隅を上から照らすような形で取り付けました
左写真中央で、Ｌｏｃｋ状態を示す緑ＬＥＤが点灯しているものがそのものです
メーター照明に、白熱球から入れ替えて使っているＬＥＤ照明は白っぽいですから、「赤」「緑」いずれの点灯状態も、フロント面から何とか目視で判定できます
今回は、フロントパネルに穴を開けることは止めました！

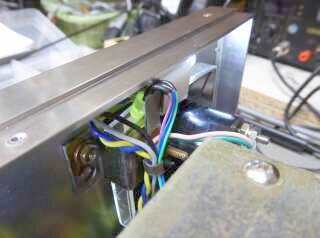

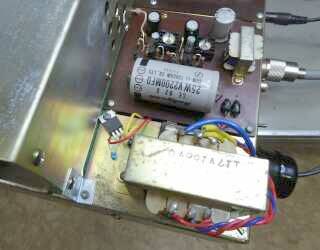

簡単に、３端子レギュレータを組み込みました
受信機全体を定電圧化・・・です
低損失のもので、０．５Ｖ以上の電圧差で動作するものを選択しました
ＰＬをＬＥＤ化したもので、最大でも０．４Ａ程度
ということで、１Ａクラスのものを横着してシャーシに既設のビスを使って直付けです
関連して、基板／電源部のパターン1箇所をカットしました
ＡＣ／ＤＣいずれの運用時にも活きます
定電圧ＩＣですが、少し暖かくなる程度の発熱です
照明・ＡＦ回路などは、この１２Ｖ定電圧から供給
その他内部の定電圧化は（９Ｖ）、この定電圧化された１２Ｖから従来どおりです（定電圧化を二重に）
ゴールデンウィーク前半に取り組んだ一仕事です
得られる音色は好みのものになり、大入力時の歪みもある程度改善され、またＶＦＯの安定度についてもオリジナルでもそこそこ安定だったものが、より安定なものになりました（これなら、ＩＣ-７００Ｔを用意して送信しても、相手からドリフトの指摘は無いでしょう）
いずれも、私にとって他の古いマシンに対して実績のある改造作業です
　
受信感度について、実測値です
いずれも、モードＳＳＢ時、Ｓ／Ｎ１０ｄｂが得られるＳＳＧ信号の値です
３．５ＭＨｚ帯 ０．３μＶ ＝＞ ０．４μＶ
７ＭＨｚ帯 　トラップをショートした状態で
　有効にすると、７／１４ＭＨｚ帯の
　感度低下が著しい　		 ０．３μＶ ０．２５μＶ
１４ＭＨｚ帯 ０．５μＶ トラップ取付の変更や
　ケーブル配線の見直し後　		 ０．３μＶ
２１ＭＨｚ帯 ０．８μＶ ０．５μＶ
２８ＭＨｚ帯 ０．８μＶ ＝＞ ０．６μＶ
実用に供する内容です（仕様は、０．５μV　Ｓ／Ｎ１０ｄｂ以上）

アンテナ入力に直列に入っている９ＭＨｚのＴＲＡＰの調整を・・・というところで、このＴＲＡＰがジャンパ線でショートされていることに気付きました
どおりで、コアを回して何も変化しなかったはずです
このショート・ジャンパを外すと、ＴＲＡＰ効果はしっかり得られます
ところが、特に７／１４ＭＨｚ帯の感度が大幅に低下します（上表左はＴＲＡＰをショートした状態での計測値）
そこでＴＲＡＰを、オリジナルのアンテナ経路に直列挿入から、グランドに落とすように配線を変更しました
そして単線で接続してあった、アンテナ・コネクタからプリセレクタ・ユニット間の配線を１．５Ｄ-２Ｖに変更し、マーカー出力もＴＲＡＰに結合するように変更しました
これらの効果は絶大？で、結果は、上表右の値です
ＶＦＯのリニアリティ調整を少しやってみましたが、とても±１ＫＨｚ以内にとかいう風にはいきそうにないので適当に止めました！？（現状±５ＫＨｚ以内程度、近い周波数でマーカーで校正すれば大幅に改善）
最後に少し気になるのは、ＡＧＣの効き具合・・・強力な信号に対しては歪みます（ＲＦゲインを手動で絞らないと）
回路図がないので（初期モデルの回路図はあるのですが、ＡＧＣ回りは明らかに変わっています）、検波回路のレベル調整の範囲でゴソゴソやっています
とりあえず、９＋程度の信号強度までは問題なく受信するようになりましたが、９＋＋の強力信号についてはまだ歪みが生じます
色々試した中で、ＡＧＣでコントロールできる範囲も決して広くないことが分かってきました
ＶＦＯのリニアリティと、このＡＧＣ問題に手を付けると、泥沼に足を突っ込みそうで、ここで止めることにしました（使いづらいＲＦゲインコントロールを使うことなく強力信号の受信に耐えるよう、検波部とＡＧＣについては、もう少しやってみようかと・・・）
　20１7．05　　　ＪＡ４ＦＵＱ
