動物の行動域調査を目的とした
テレメトリ発信機(アニマル・マーカー) ＆ 追尾(検知)用受信装置
動物の行動パターンを知るための調査（生態調査・行動域調査）に使用される無線機器です |
 |
電波はアナログ技術分野です
アナログ技術分野のものは、デジタル技術分野のものと違って、同じ機器であってもご使用になる方の経験・技術によって、その得られる結果に違いが生じます
また、天候（山の木々の様子）等によっても、電波の飛距離(検知距離）は変わります（電波環境に大きく影響される）
降雪のないところでは、一般に冬場の方が良く聞こえますが、降雪地域では冬場の電波検知距離が短くなります
その理由ですが、樹木（草木）と雪による影響・・・すなわち水分の影響です
ここでは、その受信感度・・・安定に、いかに遠くで受信できるかがノウハウであり、勝負どころです
デジタル技術分野のものであれば、いつでもどこでも誰でもが同じ・・・ユビキタス、すなわちバカチョンなのですが・・・ |
 |
|
|
|
▼相手の位置はどうやって特定する？
２点（以上の）測量です
２点で、指向性アンテナを使用して、その電波の一番強い方向を探します
地図にその方向を入れることで、その交点あたりに発信源があることが分かります
誤差を小さくするには、測定点を増やします
▼常に２点で計測しないと相手の位置（発信源）は分からないのか？
使い始めはそうかも知れません
が、使い慣れてくると、この受信システムでこれくらいの信号の強さなら位置はあのあたり・・・というのが分かってきます
経験の上に成り立つことです（極めてアナログ的！）
ここまで慣れると、１カ所の測定でおおよそここだと誤差無く見当を付けることができるようになります
もちろん経験の中には、調査の対象である生き物の生態を知っておくと言うこともあります
こんな場所を好むとか・・・
こんなところからもアナログ技術者の養成が、デジタル技術者の養成より難しいと言われることが分かりますね
▼どの程度の距離で感知できる？
このお答えは難しい！！
木々雑草の深いところ、それも緑の濃い季節・・・すなわち木々の水分が多いときは電波が飛びません
２００８年８月改正電波法対応のテレメトリ発信器 ＬＴ−０１ を使用、市販（推奨）のオールモード受信機で受信する方式で、ある程度見通しが良いと言う場所・条件での複数アンテナによる受信距離の目安です
ビートをかけて受信 → ＳＳＢモード受信 ＩＤデコード → ＮＦＭモード受信 です
ＬＴ−０１は、地上高１ｍに固定
受信機は、ＩＣＯＭ ＩＣ−Ｒ２０ |
受信側は、人が手に持って移動
ビートをかけて耳で聞いて識別
ＳＳＢモード受信 |
ＬＤ−０１を外付けし
ＩＤデコード出来る距離
ＮＦＭモード受信 |
| 携帯型受信機付属ヘリカルアンテナ |
３００〜４００ｍ |
未テスト |
| 簡易型（折りたたみ式）２素子ＹＡＧＩアンテナ |
１０００ｍ〜２０００ｍ |
最大１０００ｍ＋α程度 |
| 組立式３素子ＹＡＧＩアンテナ |
２０００〜２５００ｍ位 |
最大１５００ｍ程度 |
※専用受信機：ＬＲ−０３のＩＤ識別可能感度は、上記のＬＤ−０１使用条件より上です（高感度）
ＳＳＢモードで受信する感度、すなわち信号の有無についての感度は、ＬＲ−０３より汎用オールモード受信機の方が上です
ＩＤを読むためには、専用受信機：ＬＲ−０３が必要不可欠です |
以上のことから、ＬＴ−０１の資料・パンフレットなどには、受信（通信）距離は、最大１Ｋｍ程度というように記載しております
受信機あるいは、アンテナ、それ以上に相手がどんな場所にいるか、あるいは周囲の電波環境によって、この受信（検知）距離は、変化します
ご参考データと言うことでご紹介します（この距離での受信を保証するものではありません！）
過去の主流であったＭ２９５０をご使用になったことがある方には、ほぼ同等と思っていただいて結構です
実際、使ってみると人間には「感」というものが付きます
また、動物の生態にも詳しくなります（最初から詳しい方もいらっしゃるでしょう！）
信号を聞いて周囲を見渡せば、居場所の見当が付くようになります！！ |
|
| 具体的に標準製品をご紹介（各製品毎に、使い方を含め詳細にご紹介します） |
| 製品種別 |
備考 |
型式 |
| 標準野猿用テレメトリ発信器 |
サル用（約１３０ｇ） |
ＬＴ−０１ |
| 野猿用カスタムバージョン |
サル用ＬＴ−０１の機能強化版で弊社オリジナル |
ＬＴ−０１S |
| ＧＰＳ対応テレメトリ発信器 |
ツキノワグマ・シカ用（筐体:金属 約７００ｇ） |
ＧＬＴ−０１ |
| |
GPSレシーバのUpGradeにより、省消費電力化が図られました(2023/07) |
| サル用（２５０ｇ未満） |
ＧＬＴ−０２ |
シカ用（３２０〜３５０ｇ未満／首輪長の違い）
ＧＬＴ-０２の電池倍増バージョン |
ＧＬＴ−０３ |
| GPSテレメ用コントローラ |
ＧＬＴ−０２／ＧＬＴ−０３用 |
ＧＬＲ−０２ |
GPSテレメ用アプリケーション
クラウドサービスに移行
PCセットは販売停止に |
アプリケーション・インストール済スマホ・セット
クラウド・サービス（ANIMAL MAP）に対応した専用スマホ
スタンドアロンで使用できるモデルもご用意出来ますので、お問い合わせください |
GL-Link Manager2
2024.03 |
| 探索用携帯型受信機 |
１４２．９４〜９８ ５ＣＨ 専用
ＩＤ復調対象は、ＭＳＫ方式
在庫限りで終売（残り在庫僅かに 2024/08）
 |

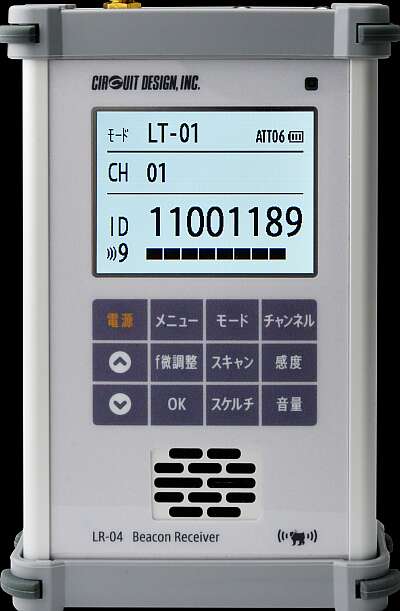

後継機 ＬＲ-０４
\100,000（税別）
増設/ナローCH、GPSテレメ送出ID、SSBモード受信に対応
2024年10月以降に発売を予定 |
|
ＬＲ−０３ |
| 探索用携帯八木アンテナ |
持ち歩きに都合の良い２素子八木アンテナ・セット |
ＬＡ−０３ほか |
|
八木アンテナも５素子まで、特注を含め各種
車載アンテナほか、利用形態によって選択肢は多くあります |
|
|
| 適法テレメトリ発信器（アニマル・マーカー） ＬＴ−０１ |
| |
２００８年８月改正電波法対応（ＡＲＩＢ ＳＴＤ−Ｔ９９適合 以下、適法と表記）のテレメトリ発信器 ＬＴ−０１です
農水省ほか国の助成事業を利用することについて、なにも問題は生じません
重量約１３０ｇ程度のサル用です（過去の輸入品で言えば、Ｍ２９５０に相当するものです）
アンテナの取り出し部分もツメで引っかけられないようにベルトの中を通す構造です
また、 一定期間後（電池寿命と大きく違わない期間後）に、脱落するような構造を持たせています
参考販売価格は、￥４５，０００−（送料・消費税別）
２０１０／０８に、第二世代の製品を発売いたしました（下段写真でご確認下さい）
電池寿命は、計算上約２〜３年間
使用バッテリのバラツキの影響が大きく、動作保証期間ではありません、念のため
密閉使用が認められているバッテリは、この社の製品だけのため、ほかに選択肢がありません
|
| 仕様など記したパンフレットは → こちら（ｐｄｆ約３７６Ｋバイト） |
| |
 |
ベルト素材を変更しました ＬＴ-０１Ｓに使用のものと同じ素材です（全ＣＨ黄色）
変更は素材の変更のみで他は従来通り、ＬＴ-０１Ｓの構造とは異なります
こちらが同色のベルト（ＣＨ：２）を使用したＬＴ-０１Ｓ
アンテナの引き出し構造（カバー／二重）が全く異なりますし(アンテナ素材の太さが違う)、
脱落回収時に役に立つ、ボディへのＩＤレーザー刻印もあります |
| 2020.04 |
|
|
一言で申し上げれば、従来の標準であったＡＴＳ社Ｍ２９５０相当品です
重量は、脱落機構・ベルトの余長を含め、上写真の状態で約１３０ｇです
ナイロンベルトは柔らかい素材を採用、協力してくれる？動物に配慮です
発信電波ですが、追跡にストレスを感じさせない約一秒間隔、ビートをかけて受信すると、 ピッ・ピッ・ピッ・ギャ の連続です
標準品では５秒に１回発信する「ギャ」の部分でＩＤを送出しています
この条件で、電池寿命は計算上２年強です
※ＮＦＭ受信機で受信すると、ピッ・ピッの部分が聞こえない可能性が大です
探索には、オールモード受信機の使用をお奨めします |
| 当社で、以前LT-01に添付している受信機の選択、使い方についての資料 |
| テレメトリ発信器／オリジナル仕様 ＬＴ−０１S |
| 各所強化版 好評販売中 |
ＬＴ−０１Ｓ（当社オリジナル）
いろんな意味で、標準品の強化版です
標準品より、約１０％コストアップします
|
こちらが、当社仕様で製品化を行った『ＬＴ−０１Ｓ』です
機械的な強度の向上
・首輪ベルト及び、縫い糸素材の見直し
・アンテナの保護
最悪でも中間で切れることを願って途中にカシメ
アンテナをベルトで挟む構造に変更、併せて
発信器本体からの取出部を露出させない構造に
目視できる情報量を増やす
・発信ＣＨ毎に、首輪ベルトを色分け
・ＩＤ-Ｎｏを本体にレーザー刻印
指定のシールだけだと、経年変化で読めない等
停波した発信器を回収しても何も分からない
これらの改善を目的とします
電池寿命の延長 ２年＝＞３年に
接近警戒システムに影響しない範囲ということで、
ＩＤ送出インターバルを１０秒間隔とし、電池寿命３年に
（算出値：電池仕様の８０％での算出、同様の
算出では、標準品の電池寿命は２年）
詳細は、こちらの資料（４８３Ｋバイト）をご確認下さい
２０１６年１０月末の、野生動物対策技術研究会 第７回
全国大会で初お披露目をし、１１月末から、正式販売を
スタートしました
おかげさまで、ご好評をいただいております
|
 |
|
| |
|
| 追跡用携帯型受信機 |
| テレメトリ発信器 ＳＴＤ−Ｔ９９規格専用の受信機です |
専用受信機を使用する最大のメリットは、追跡のための受信モード（ＳＳＢ，ＣＷ）と、ＩＤ解読のための受信モード（ＦＭ）の切替や、音量調整の操作が必要ないことです
すなわち、ＣＨを選択するだけの操作で、発信器のＩＤを見ながら、すなわち相手を特定した追跡が出来ると言うことです
また片手での使用を意識し、電波信号の強度も、数値／レベルメータ／音の間隔と多彩に表現することができますので、追跡は間違いなく楽だと思います
１４２ＭＨｚ帯に、そしてテレメトリ電波に特化した受信機ですので、汎用のＦＭ受信機より高感度です！！
 |
動物種別：１ ＩＤ：０１５４ を表示しています
防浸保護等級７規格相当（防浸型）です |
| |
| アンテナ・コネクタはSMA型ですので、BNC型／M型コネクタの外部アンテナをお使いの方は、変換ケーブル（変換コネクタ）が別途必要になります |
|
１４２ＭＨｚ帯５波の受信に特化したもので、そのため汎用ＦＭ受信機以上の感度が得られ、他所から発せられる他目的電波の影響を受けにくくなっています
ＩＤデコーダを内蔵し、行動域調査に特化した機能を有します
| １．ＩＤを目視しながら追跡を可能にします |
| |
汎用オールモード受信機では、受信モードの切替や音量調整が必要ですが、こちらは操作なしで受信できます
電波信号の強度を、数値／レベルメータ／音の間隔と多彩に表現できます |
| ２．特定のＩＤのみ表示対象にすることが出来ます |
| ３．受信したＩＤが記録（メモ）できます |
| |
受信レベル、受信IDをシリアルデータで取り出せますが、そのためには別売の通信ケーブルが必要 |
| ４．近接した場合に都合の良いアッテネータを内蔵 |
|
２０／４０ｄｂ |
|
| 使い勝手の良さから、地域住民の方にお渡しして自身で動物の接近をチェックして対策していただくツールとしても適していると思います |
| |
|
 |
受信したIDを記録できたり、不要な動物種別コード／IDをマスクすることも出来ます
また簡易ロガー機能を有します（１秒間隔で最大２４時間 ロガー・モードで受信したデータは最大１００個まで記録可能）
下段でご紹介のＧＰＳテレメ／ＧＬＴ−０１の発するＩＤの識別も問題なく出来ます（ＬＤ−０１では異なる表示をします）
これら、ID受信に適した機能を有した専用受信機です
行動域調査分野（専門的な使い方）だけでなく、獣害対策手段に、住民の方に持っていただいて、使いやすい方向も目指しています |
リチウムイオン電池パック／充電器を標準でセット
このように、フルオプションでご提供 |
LR-03 取扱説明書(1.8Mﾊﾞｲﾄ） |
国内適法テレメトリ発信器専用受信機として、平成25年より販売してきていたＬＲ-０３ですが、在庫を持って終売とさせていただきます
アナログ部品の入手が出来なくなったことが、その理由です（他分野でもよくあるパターン）
まもなく完売で、終売とさせていただきます（Ｒ０６．０８）
この先ですが、ＬＲ-０４という増設/ナローＣＨ、オールモード受信、あるいはＧＰＳ首輪の発信ＩＤにも対応できる形で新型の発売を準備しています（２０２４年１０月以降の発売見込み）
高感度・・・ＳＳＢ／ＣＷの受信モードを持ち、ＩＣ-Ｒ３０あるいは、ＦＴ-８１７等と同等以上の感度を有し、多機能…ＧＰＳ首輪を含むＩＤ識別、使い勝手の良いアッテネータの採用など、探索機能については、申し分ありません
詳しくは、お問い合わせ下さい |
|
| １４２MHｚ帯用２素子受信アンテナ NY−１４２ＸorZ |
| テレメトリ発信器 ＳＴＤ−Ｔ９９規格専用の携帯型受信アンテナです |
写真は、ＮＹ−１４２Ｚ
| ＮＹ−１４２Ｘは、ロッド・エレメントを起こして延ばすだけで使用できますが、ＮＹ−１４２Ｚは、ロッド・エレメントを起こして(写真にある様子）、その先に黒いフレキシブル(形状記憶）エレメントを継ぎ足して（ねじ込んで）使用します |
|
|
１４２MHｚ専用のものを準備しました
構造が２種類ありますが、今後はロッドエレメント構造のもののみとなります
全てロッドエレメント構造のもの
ＮＹ-１４２Ｘ
固定エレメントの先に、黒いフレキシブル・エレメントをねじ込んで延長する構造のもの
ＮＹ-１４２Ｚ（当社在庫限り・メーカー終売 2022.06）
ＮＹ−１４２Ｘは、ロッドエレメントのみで、エレメントを継ぎ足すような作業は必要ありません、起こして引き延ばすだけです
ＮＹ−１４２Ｚは、固定エレメントの先にフレキシブル(形状記憶)エレメントをねじ込んで使用します
より持ち運びがコンパクトで、取り出してすぐ使えるものが良いと言う方には、ＮＹ−１４２Ｘが適しているでしょうし、ものにぶつけることを考えればＮＹ−１４２Ｚの方がより安心かと思われます
価格は、同じです
|
| ＮＹ−１４２Ｘについては、下段でハンディ型受信機と一緒に撮した写真でご紹介します |
|
| ▼探索専用アンテナ ＬＡ−０３ |
 |
ご用意した探索専用アンテナ初版は、下段でご紹介のＬＡ−０１ですが、２０１７．０１．２０で販売を終了し､後継として用意したのが､本ＬＡ−０３です
詳しくは、右下にリンクのあるパンフレットをご覧下さい
１．アンテナエレメントを折れにくく設計変更
アルミパイプ＋炭素繊維棒から、ピアノ線に
２．組み立てた際のサイズが少し大きくなります
基本性能（電気的性能）や、付属品構成は
ＬＡ−０１と同じです
３．価格は、￥３８，５００(内消費税3,500）です |
|
２０１７年５月１０日 ＬＡ−０３発売開始
ＬＡ−０３パンフレット(383Kﾊﾞｲﾄ) |
|
|
|
| |
| 適法(STD T-99適合)発信器を使用した行動域調査に必要な機材のお見積もり例 |
| |
| ▼探索専用アンテナ ＬＡ−０１ 製品化ストーリー |
 |
探索用に専用アンテナも用意されます
左写真にあるように専用受信機『ＬＲ−０３』を取り付けて、片手でそれも高い位置で探索動作が可能になります
・Ｆ／Ｂ比重視の２素子短縮型八木
・伸縮マストを採用
・未使用時には、たたんで小型化が可能
＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾
左写真は、初回試作時のもの
製品は、格好良く?こぢんまりとまとまっています
（ＬＡ−０１ 下写真をご覧下さい）
発売まで、ほぼ１年かかってしまいました
＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾＾ |
以下、製品版です
受信機（例：ＬＲ−０３）と一体（セット）で、片手で持ち運んで運用（探索）できる方向を目指しました |
受信機未装着で約３５５ｇ |
※商品のアンテナエレメント・ブームは（黒）です
全長最大８１ｃｍ 一脚ポール
（ＬＲ−０３取付アタッチメント付き）
アンテナ＋給電ケーブル（※）
そして
この一脚ポールと、キャリングバッグで一式
※受信機側コネクタは、ＳＭＡ−Ｐです |
キャリングバックに収まっています
ＬＲ−０３受信機本体も、一緒に収納可能 |
|
|
| 実際の探索スタイルは、このようになります |
 |
自分自身（人間！）も、反射器のひとつ（壁！）として利用します
アンテナエレメントは、垂直（※）に向くように持ちます
手でアンテナを振り回すのではなく、自身が軸となって回転します
アンテナを頭の上で振り回すような使い方だと、特に素子数の少ないアンテナでは、なかなか電波の飛んでくる方向が定まりません
このように、運用方法ひとつで、実用性は大きく異なってきます
道具（素子数の多いアンテナ）に頼るのもひとつの方法ではありますが、狭いスペースで効率よく探索する知恵もあります
※地上高は互いに低いし、反射など周囲の影響も大きいかと思いますので、実際の偏波面は乱れていると思います
発信器のアンテナは、元々縦方向に立つようなイメージで（動物の体から離れるように）作られていますので、垂直偏波がより実態に近いとは思います
|
|
|
| ▼GPS搭載適法発信器 GLT-01 稼働開始 2012.11 |
GPSの利用
一般に利用が進みましたから、この便利な仕組みを野生動物に使わない手はない・・・とお考えの方も多いと思いますが、それは電気が潤沢で、空が開けている場所での利用について、とても便利だということです
機能面では、ロギングしてあとで回収・・・輸入品(回収用発信電波は、国内電波法に抵触／違法）で採用されている方法ですが、保護を中心とした目的にはこれで問題ないのでしょうが、獣害対策には直接役立ちません (彼らの行動域を知ることで獣害対策に活かせると言う側面はありますが、追い払い等には活用できません）
行動域調査にリアルタイム性は求められませんが、獣害対策においてはリアルタイム性が求められます
一方、GPS捕捉については、「みちびき」が３基稼働し、その機能全般を利用者に開放してくれれば、捕捉率の大幅な向上と合わせ、電池寿命を含め、かなり改善というかこの分野への実用に期待が持てますが、果たして三菱・国がそうするかどうかは分かりません
こんな環境下ですが、テレメトリ発信器の小型化とGPSの活用は、関係者にとって大きなテーマであることに間違いはなく、まずはＧＰＳ搭載国産適法第一号テレメトリ発信器（クマ・シカ用）をご紹介いたします |
当初、それなりの台数を試用いただくよう各所に願いをし、そこで出てきた主に水の侵入によるトラブルについては、対策を済ませたものを販売しております
何を言っても、先行している海外勢に比べ歴史がありません（実績がありません）
正直、よちよち歩きのお子様状態ですが、少なくとも国内電波法と火薬類取扱法には準拠しています（適法です）
お使いいただく皆様のご協力（問題の発見、運用の中から得られる知恵など）により、大人に成長をさせていただきます
よろしくお願いいたします |
|
 |
ＧＰＳ受信機＆ロガー搭載
適法テレメトリ発信器 ＧＬＴ−０１
データの脱落回収はもちろん、専用コマンダーＧＬＲ−０１を使用することで、電波を使ったダウンロードを可能とします
このコマンダーには、Ｂｌｕｅｔｏｏｔｈによりスマートフォンにデータを送るインターフェイスを有し、合わせてＡｎｄｒｏｉｄスマホで地図載せできるアプリを用意します
初版と言うことで、この先成長幅は大いにあると思います(逆に申せば、しばらくは混乱があります！）
詳細については、Ｍａｉｌなどでお問い合わせ下さい（火薬・火工品、消費電力・電池等々との戦いというか難問が続きます） |
 |
重量は、約６５０ｇ（ベルト長で変化）
左写真は、シカ用 ベルト長５０Ｃｍ（±１０％可変）のもので、サル用ＬＴ−０１と比べるとその大きさがお分かりいただけるかと思います
ＬＴ−０１同様、通常のＩＤ送信を行い、
３０分に１回の位置データ記録で、３５０日稼働
６０分に１回の位置データ記録で、４８０日稼働
と計算されます（動作保証期間ではありません、念のため）
※ID受信には、ＬＲ−０３が対応します
|
 |
受信データの取り出し、あるいは設定変更などは、ＵＳＢ接続により可能です
専用コマンダーがあれば、無線で同様のことが出来ます（この方が簡単！）
脱落動作は、事前登録スケジュール、専用コマンダーＧＬＲ−０１からのコマンドによる手動、または電池寿命による自動となります
電池寿命による自動脱落の場合でも、脱落後約２週間、ＩＤ送信が行われます（この間に探索して回収することで、データの回収が図れます） |
|
 |
運用イメージは、このように想定しています
片手でアンテナと受信機（コントローラ）を持てるように、ということで ＬＡ−０１アンテナ（短縮型でコンパクト、かつ受信機も取り付けられるように）をご用意しました
(2013.06)
伸縮ポール、携帯バッグとセットです
探索に都合の良いように、Ｆ／Ｂ比（指向性）重視の設計です
山中での取り回しの良さを最優先した設計です
より高感度を求める方には、アンテナが大形化することは致し方ありません
３素子〜５素子の八木アンテナのご用意が出来ます
あるシーンでの例ですが、
２素子八木 受信距離１００〜１５０ｍ の条件で
４素子八木では、２００〜２５０ｍ の距離で受信できました
４素子八木・・・左写真のようなイメージで（片手で持って）使えるような代物ではありません
肩に担いで使うようなイメージになります
|
|
国産のＧＰＳ搭載テレメトリ発信器の歴史は始まったばかりです（２０１２．１１）
火薬取締法・電波法 いずれも抵触しない・・・コンプライアンスに問題が無いＧＰＳ搭載テレメトリ発信器です
シカ／クマ用のＧＰＳ搭載テレメについては、常にバージョンアップ中ではありますが、商品化ができました
ＧＰＳ搭載発信器 コントローラ(アンテナ・セット／アンテナ選択可） いずれも技適取得の適法品です |
|
| 詳細は、http://www.tracking21.jp/products/glt-01/ |
|
脱落機構
首輪の回収のために持たせてある機能です
・製造番号が１００未満のものは、電気式を採用 モーター＋ウォームギアにより機能します
・製造番号が１００以上のものは、非火薬による方式を採用
いずれにしましても、火薬類取扱法には抵触しません
非火薬による脱落機構が用意できたことで、全体の小型化が可能になりました
|
|
| 好評発売中 国産＝適法です |
| 小型動物用ＧＰＳ付き首輪発信器 |
 |
サル、アライグマ、タヌキなどを対象に使用が出来るサイズです（ＧＬＴ−０２M ￥１８７，０００（(内消費税１7,000） 2024.04
詳細を、ＷＥＢにアップしました
http://www.tracking21.jp/products/glt-02/
こちらは、リアルタイムの位置情報も得ることが出来ます（電池寿命との兼ね合いになる）
脱落機構も、火薬を使用することなく非火薬で対応し、火薬類取扱法にも抵触しません
専用のコントローラ ＧＬＲ−０２（追跡用アンテナ ＬＡ−０１をセット）も合わせてご用意いたします
またＡＮＩＭＡＬ-ＭＡＰを使用しない、アプリケーションをインストールしたスマホ・セットも用意があります
※搭載しているトランシーバチップの違いで、クマ・シカ用ＧＬＴ−０１／ＧＬＲ−０１とは互換がありません
関係して、受信機 ＬＲ−０３でも、ＩＤの識別は出来ません
|
ヒツジ・シカ用にひとまわり大きい（重量３２０〜３５０ｇ程度／首輪長の違い）ＧＬＴ−０３の販売を開始
サイズを大きくした分、電池容量も大きくでき、運用期間を長く、あるいは位置情報取得回数を多く設定することが出来ます(2024.04 ￥２２０，０００/税別）
http://www.tracking21.jp/products/glt-03/
|
ＧＰＳ首輪の販売に際して
ビーコン発振周期、ＧＰＳ受信周期など、電池寿命にも大きく影響するこれら設定を、お客さまのご都合に合わせてカスタマイズした後に出荷をいたします
設定内容をお伺いするシートを用意しております、Ｍａｉｌ添付でお送りしますのでご請求下さい（Ｅｘｃｅｌ形式）
セットアップなど出荷前のイニシャルに、１〜２週間のお時間を頂戴します
|
|
| 各種テレメトリ発信器 |
| ▼超小型テレメトリ発信器 １ｇタイプ |
 |
写真は、２０１３年当時開発中のもの
重量：１ｇ
コウモリクラスの鳥に活用できるよう挑戦したものです
受信機の問題もあって挫折していましたが、受信機の開発も進み、製品化もまもなくです
麻酔銃の矢羽根に取り付け使用出来るサイズと、実用的な飛距離ということで開発されたものが、間もなく登場します（２０２４．０２）
ＬＲ-０３受信機の後継として発売予定の専用受信機ＬＲ-０４を使って、雑木林の中で１５０ｍ程度の検知距離です |
| ▼小型テレメトリ発信器 ＬＴ-０３-８ 小動物向け |
 |
ウサギなど小型哺乳類を意識したものです
・本体のみ：約５０ｇ（６ヶ月型）
・首輪付き(左写真のもの）：約６５ｇ(６ヶ月型）
・ベスト付き(上写真のもの）：約７６ｇ(６ヶ月型）
いずれも約１５ｇ重くなりますが,１年型の用意も出来ます
GPSテレメ首輪に取り付けてマーカーとするために、取付ブラケットを用意したモデルもあります |
| ▼同上 ＬＴ-０３-６ 小中動物用インプラント式 |
 |
初めて挑戦したインプラント型（コイルアンテナ採用）です
おおよそですが、φ１７ 全長８５ｍｍ 重量 ２６ｇ
１秒ごとにビーコンを発し、３０秒に１回識別符号を発信します
この仕様で、約３００日（１０ヶ月）稼働です
インプラント＝飛ばない、ということで、出力は最大の１０ｍＷにしてあります
疑似埋め込みで試験調整を行い、２素子八木で１００〜１５０ｍ ３〜４素子八木で２００〜２５０ｍ受信できます
近隣の大学では、ヌートリアの研究に使用なさっています |
 |
サケ用ＬＴ−０４−１との比較
同じ径で、長さが長くなっています |
| ▼小型テレメトリ発信器 ＬＴ-０４-２ 小型水中生物用 |
 |
製造しやすいようにケース化したものです
インプラントを意識してコイル型アンテナの実験も進めています |
| ▼小型テレメトリ発信器 ＬＴ-０５-１ イヤー・タグタイプ |
イノシシを意識しました
ウシ用のイヤー・タグを利用したものです
昼間の行動（寝場所）をチェックして寝込みを襲い、より人の生活圏より離すこと（追い払い）を作戦します
少なくとも日中対応できる対策であり、通勤距離が長くなっただけ滞在時間は短く、すなわち被害も減るはず |
 |
 |
| ＬＴ−０２−２（鳥用）との比較です |
２５ｇ 電池寿命約５ヶ月 |
 |
 |
| ＬＴ−０１(サル用）との比較です |
製品ラインアップに加えました |
| ▼小型テレメトリ発信器 ＬＴ-０２ ２４ｇタイプ |
 |
ＬＴ−０２ ２４ｇタイプです
ちょっと大きめの鳥用に作ったものです
発信する電波の内容は、ＬＴ−０１と変わりません（分類は鳥類となっています）
電池容量が小さくなった分、使用期間が短くなります
電池寿命は、計算上６ヶ月です
次に予定している１５ｇタイプです
要は、電池の大きさでボディが決まってしまう・・・です
大きさの比較に、ＬＴ−０１（ｖ１）を横に置いてみました
|
| ＬＴ０２ ライチョウ・ハト用に作ったものです ２４ｇタイプ 約６ヶ月稼働 |
| ▼同発信器 ＬＴ-０２-２ ＬＴ-０４ １４〜１５ｇタイプ |
 |
左から、ＬＴ−０２−２、ＬＴ−０４、ＬＴ−０１Ver２ です
猿用ＬＴ０１との大きさの違いがお分かりいただけます
左端 ＬＴ−０２−２
φ１６．４ ｘ ６５ｍｍ 約１４ｇ
電池寿命は、約２ヶ月
真ん中のものは、大型魚（サケ）用ＬＴ−０４です
φ１７ｘ４８ｍｍ １５ｇ
電池寿命は１ヶ月です |
|
| 型式 |
想定使用先ほか |
電池寿命（※） |
重量 |
受注区分 |
| ＬＴ−０１ |
サル 標準モデル |
約２年 |
約１３０ｇ |
定番/在庫 |
| ＬＴ−０１Ｓ |
サル ＬＴ−０１カスタムモデル |
約３年 |
約１３０ｇ |
定番/在庫 |
| ＬＴ−０２ |
鳥用 アクトグラム対応可能 |
約２ヶ月〜１.５年 |
約14〜70ｇ |
受注生産 |
| ＬＴ−０３ |
ウサギ・アライグマほか小型哺乳類 |
約６ヶ月 |
約７０ｇ |
受注生産 |
| ＬＴ−０３−６ |
小中動物用 インプラント型 |
約１０ヶ月 |
約２６ｇ |
受注生産 |
| ＬＴ−０４ |
魚ほか水中生物 |
約５０日 |
約17〜20ｇ |
受注生産 |
| ＬＴ−０５ |
イノシシなど イヤータグ |
約６ヶ月 |
約３２ｇ |
受注生産 |
| ＧＬＴ−０１ |
シカ・ツキノワグマ ＧＰＳ搭載 |
約１年 |
約７００ｇ |
準定番 |
| ＧＬＴ−０２ |
サル・アライグマ ＧＰＳ搭載 |
約１年 |
約２５０ｇ |
準定番 |
| ＧＬＴ−０３ |
シカ・ヒツジ GPS搭載 電池容量増 |
約１年 |
約３５０ｇ |
準定番 |
※規定の運用時における参考値
大きさ＝電池容量＝重量 と、直結します
受注生産品においては、電池寿命を考慮した選択(重量との相談）や、発信間隔の変更などお引き
受けします
ＧＰＳ搭載のものについては、その受信インターバルやビーコン発信周期など、電池寿命から逆算
してご希望に合わせた設定後に出荷をさせていただきます（オーダーシートをご用意） |
|
サル用のＬＴ−０１、ＬＴ−０１Ｓ、ＧＬＴ−０２ シカ用ＧＬＴ−０３以外は、全て特注品(受注生産）扱いです
特注に際し、ご希望の動物種類コードの設定、稼働ご希望時間から発信間隔の調整や電池の容量変更、機能として角度センサの内蔵(鳥尾羽用）など、出来る範囲でカスタム対応させていただきますのでご相談下さい
ＧＬＴ−０２、ＧＬＴ−０３につきましては、出荷時の設定について、お客さまのご希望（運用形態のご希望）をお伺いするオーダー・シートの用意がありますので、Ｍａｉｌでご請求下さい
シートをいただいた後、設定を確認をさせていただき、１〜２週間でモノをお届けいたします |
|
|
|
|
| |
適法デジタル型
発信器の利用法 |
オールモード受信機で利用する場合
従来の輸入品（ＡＴＳ社製品等）と同じ使い方になります
すなわち約１．２秒に１回の電波受信となります
ＦＭ（ＮＦＭ）受信機で利用する場合
約５秒間に１回の受信になります
間の３回の発信は、その発信時間が短いため、ＦＭ受信機の応答が間に合いません
（信号が強いときは分かりますが、信号が弱くなると・・・）
※電波法の改正で、当初の５秒間ルールが無くなりましたので、ＩＤ送出回数を減らして電池寿命を長くする設計ができるようになりました
特注品については、この条件変更も含めお引き受けいたします |
| ＩＤ識別について |
ＩＤデコードは、ＮＦＭモードで行います
追跡は、ＳＳＢモードで（ＬＳＢモードの場合、発信器周波数＋１ＫＨｚ）
相手の確認は、ＮＦＭモードで（発信器周波数と同じ周波数で）
汎用オールモード対応受信機を使うと、このような運用になります
ＬＲ−０３専用受信機をお使いいただけば、このような切替なしで一発で追跡＆ＩＤ識別ができます |
| 携帯型アンテナ |
フィールドで使いやすい２素子の簡易型ＹＡＧＩアンテナとして、専用アンテナをご用意しています
１４２ＭＨｚ台にきちんと調整したものです
持ち運びやすさ（未使用時の小型化）優先でしたら、ＮＹ−１４２Ｘを、探索中何かにぶつけても丈夫そうということでは、ＮＹ−１４２Ｚをお選び下さい
長さ：約３５ｃｍ(折りたたんだ状態） 重量：約２６０ｇ |
| 高利得アンテナ |
探索に、より高性能なアンテナを・・・こういうご希望もあろうかと思います
少しでも遠くから検知したいと言う場合、高利得アンテナの利用は有効です
ここで生じる問題は、形状が大きくなること
大きいと言うことは、ブッシュの中など狭いスペースでの使用はキツイと言うこと、そして重たいですから、長時間持って移動する使い方には適しません
高性能なら何でも良いというわけではなく、目的あるいは運用形態に合わせた選択が必要なのがアンテナです
・３素子YAGI
長さ：約１００ｃｍ（組立前の状態） 重量：約８００ｇ(支柱取付金具込み）
・４素子可搬型YAGI(折りたたんで移動／組立が簡単 支柱等への取付は出来ません）
長さ：１１０ｃｍ強(折りたたんだ状態） 重量：約８５０ｇ
・５（３＋２）素子YAGI FRONT半分を取り外して、３素子YAGIとしても使用可能
長さ：９０ｃｍ弱(分解して持ち歩ける状態、組み立てると約１４０ｃｍに）
重量：約９００ｇ(支柱取付金具込み）
※重量は、アンテナの重さで、給電ケーブルの重さなどは含まれません
※骨（エレメント）の長さは、周波数で決まり、おおよそ１００ｃｍ（５０ｃｍｘ２）です
※一般に、アンテナの利得は、ブームの長さで決まります
単純に申せば、大きい(長い）ものほど高利得です
指向性については、骨(エレメント）の数が多いほど鋭くなると考えていただければ
結構です
では、同じ長さで、骨(エレメント）の数が違う場合は・・・
利得は大差なく、指向性は骨(エレメント）の多い方が鋭い・・・です |
今後の変化
製品化の予定 |
■高出力モデル
電波法の改正が行われ(２０１２年）、従来１０ｍＷが上限であったところが１Ｗ（１０００ｍＷ）まで増力が可能になります（現実は、技術的あるいは電池寿命の点などから２５０ｍW程度が上限になるように思います）
合わせて、５秒間ルールと、電波形式の制限が外されます（連続１０分間、音声送信が可能になります）
このメリットがあるかどうかは、その使用目的によりますし、場合によっては強力な電波で弱い信号が消されてしまうデメリットの方が大きい使用シーンもあります
ある意味、お悩みが増えた状況にあります
一般に電波が良く飛ぶようになれば、混信対策が求められ､例えばキャリアセンス機能（一定時間受信して他の利用がないことを確認してから送信する機能）を求められます
当面は、猟犬向けが代表的なニーズなのでしょうか！？
■ＧＰＳ搭載モデル
ＧＬＴ−０１ ２０１２年１１月末 初回版生産 次回生産(要予約）は、２０１３年４月を予定
測位３０分ごと、ＬＴ−０１同様のビーコン発信常時で、稼働約１年です
当面は、シカ・クマなど大型動物が対象での「もの」になります
小型化(脱落機構の問題などを解決）したものは、２０１５年より２５０ｇのものを販売開始
■この先 『動物の位置検知通報用１５０ＭＨｚ帯』の利用について
再び電波法の改正が行われるようです（２０１６年）
チャンネルの増波 あるいはデータ通信（デジタル通話）など、利用範囲の拡大が見込まれているようです
その内容にもよりますが、高出力のもの、あるいはＧＰＳ搭載のラインアップが増えると思います |
|
|
| 以前からのテレメトリ発信器ユーザーに向けて、新規格(デジタル)発信器の利用について |
もう、こちらのご説明は不用かと思いますが、今しばらく残しておきます
ＩＤデコーダ ＬＤ−０１の生産販売も終了（修理は、継続してお引き受けします）
|
２００８年８月改正電波法対応の発信器を使用する場合は、下段にご紹介しているオールモード型と言われるものが必須ではありません
一般的なＦＭ受信用（ナローＦＭ：消防用とか言われているもの、ＦＭ放送用ワイドＦＭではありません）で、１４０ＭＨｚ帯をカバーするもので、ご使用いただけます
追尾・追跡を目的にする場合は、過去の実績通りオールモード受信機で、ビートをかけて聞く方が判別しやすいと思いますし、聞こえる距離も長くなります（上記でご紹介の通り）
ご予算が許せば、オールモード受信機をご用意下さい
１４２ＭＨｚ帯の受信が出来れば、従来ご使用の受信機（受信設備）は、そのまま新規格の発信器に対応します
今回許可された電波の発信については、発信者を特定する識別信号の発信が義務づけられていますので、この識別信号を解読するデコーダーを使用することで、発信者を特定することが出来ます
識別信号には、分類も含まれますので、例えば他の人が取り付けた発信器からの電波であっても、この主は「クマ」であることが分かるようになっています（個別コードの割り振りが分かりませんから、クマの○○くん、までは分かりませんが！）
このデコーダーですが、外部スピーカー（イヤホン）端子から外付け出来るタイプのものを製品化しました（ＬＤ−０１ 単三電池２本で稼働 小型スピーカー内蔵）
他者のことを考慮しなければ、最大５波まで周波数が選べますので、５つの個体までは、ＩＤ識別することなく、過去の発信器同様その周波数で判別できます
今後、発信器の普及が進むと、ＩＤ識別は必要不可欠になると思いますが、たちまちは無くても運用上の問題は生じないかも知れません（お使いになる環境で一概にＯＫとも申し上げられません） |
 |
左写真
１４２．９６０ＭＨＺで、サル（分類０１） ０２２８（ＩＤ）を受信した例です
ＬＤ−０１は、防水構造ではありません
ＬＤ−０１には、受信機接続ケーブル(両端φ３.５ ２Ｐプラグ付き）と取扱説明書が添付されますが、ご使用には単三電池２本を別途ご用意下さい（駆動用電池は付属しません） |
ＬＤ−０１ 専用受信機 ＬＲ-０３の登場で、役割を終えましたので販売を終了させていただきました
(2014.06)
修理対応などは可能ですので、もしものトラブル時にはご相談ください |
|
| |
※電波探索
実際に、新規格の発信器を使って、運用（電波探索）をしてみました
先にご紹介しましたように、ＩＤ識別のためには、ＦＭモード受信機で使用することになります
追跡を目的にした場合、従来通りのやり方・・・ビートをかけてＳＳＢモードで受信する方が楽というか、確実です
過去の慣れという一面も否定できないかも知れませんが、初めて経験するという人にも聞き比べてもらいましたが、やはりビートをかけて信号を聞く方がその変化が分かりやすい、すなわち相手を見つけやすいことが確認できました
相手の電波を確認して、その後モードを切り替えてＩＤの読み取り・・・専用受信機／ＬＲ−０３のように簡単ではありませんが、実用には問題ありません |
| |
|
|
| 補 足 行動域調査用発信器について |
全ての目的に対応できるとは申せませんが、学校教育用、あるいは特定実験試験局としての利用について、テレメトリ発信器側の用意、あるいは申請手続きなどにつきまして、ご相談をお引き受けいたします
■テレメトリ発信器の今後について
当社の関係でご用意できる２００８年８月改正電波法対応の発信器は、まずサル・シカ用で、それ以外の目的についての対応につきましては、これらが一区切り付いた先の取り組みとなります
特に小型化については、国内電波法に対応したものでとなると、色々と困難な点が多く生じます
ここにきてやっと１４ｇタイプＬＴ−０２ー２を製品化できました
特に小型化については、デジタル対応と言うことで複雑にならざるを得ない事情から、インプラント型とか数ｇものなどは、輸入品に頼らざるを得ないこともあるかも知れません
この場合ですが、スプリアス基準の違い等から、輸入品では対応（利用）出来ないかも知れません
このあたりのことについて、こちらで経験したことを元にご相談に応じさせていただきます
ただ、特定実験試験局としてＶＨＦ帯が用意されている地域は限定されます
■テレメトリ発信器の歴史
このあと具体的にご紹介いたします
ここで言う 従来とは、２００８年８月電波法改正以前の、すなわち過去のスタンダードです
国内電波法の整備のない利用分野であったがため、海外製品がそのまま国内に持ち込まれ、言わばグレーゾーンで使用されていたケースです（これら発信器は、電波法改正後の現在では、違法品として扱われます）
従来から使用されてきたこれら輸入品は、過去１０年以上の長い歴史を有し、また国内電波法のように強い規制も無い中で作られていますから、丈夫で小型かつ長時間運用が可能になっています（超シンプル、そのかわり不要輻射など問題も多い）
そういった点から、同じ性能（小型で丈夫かつ長期運用）のものを国内の規格に求めるのは困難な点も多々あることはご承知下さい |
|
|
| 汎用・追跡用携帯型受信機の例 |
以下、ご紹介の受信機は汎用受信機の中で、この行動域調査に適しているものとしてご紹介させていただいています（以前・・・海外製発信器が多用された時期は、主流でした）
ＳＴＤ−Ｔ９９ １４２ＭＨｚ帯５波を含む広範囲な受信が可能です（ＩＤ識別は出来ません）
従いまして、特定実験試験局などを開設して行う行動域調査などにはもってこいのものです
アンテナにつきましては、それぞれの運用周波数に合わせたものから、目的機に応じて選択します |
ＩＣ−Ｒ２０ |
国内適法発信器ＬＴシリーズであれば、専用受信機ＬＲ-０３を使用いただくことでＩＤ識別も可能です
少しでも弱い信号を探索したいという生態調査（行動域調査）が目的の場合、より高感度に弱い信号でも受信できる受信モードを持った受信機を使用します（ID識別は不可）
ＩＣ−Ｒ２０ ￥６９，８００（税別標準価格） 充電器、リチウム電池附属
従来、性能の点で､この受信機をお勧めしていたのですが､終売（生産終了）となりました
その後、発売になったIC-Ｒ３０も、２０２２年１２月に終売（生産終了）となりました
ＤＪ−Ｘ１１ ￥５９，８００（税別標準価格） 充電器、リチウム電池附属
こちらもついに終売に（２０２３．０４）
オールモード受信の出来る携帯型受信機は、リーズナブルな製品は全て終売となりました
VHＦ帯SSB/CWのアナログ受信が出来る通信型携帯受信機は ＡＯＲ ＡＲ-ＤＶ１０ のみとなりました（税別標準価格ですが、￥１２８，０００します）
が、テストの結果ビーコンの発信速度に復調（Sメータ）が追い付かないことが分かりました
受信感度向上のために特注アンテナのご相談にも応じております
一例：３＋２素子八木（３素子または高利得５素子八木として使用いただけます
 |
 |
| 写真のアンテナは,ＮＹ１４２Ｘ 受信機は,ＩＣ−Ｒ２０の先代ＩＣ−Ｒ１０です |
|
| ▼従来型（汎用）受信機で、デジタル発信器のＩＤを読むために |
| ＩＤデコーダ・アダプタ ＬＤ−０１ |
ＬＤ−０１（ＩＤデコーダ・アダプタ）
ＬＴ−０１とＩＣ−Ｒ１０（Ｒ２０の先代） と一緒に |
ＬＤ−０１は、受信機のイヤホン（外部スピーカ）端子から信号を受け取って利用します
音が聞こえないのは不安ですから、ＬＤ−０１には小型スピーカを内蔵させました
一般に、外付け機器では難しいと言われるレベル調整（音量調整）も簡単に行えるようＬＥＤによる表示機能を持たせました
ＬＤ−０１には、受信機接続ケーブル(両端φ３.５ ２Ｐプラグ付き）と取扱説明書が添付されますが、ご使用には単三電池２本を別途ご用意下さい |
| もちろん、下段でご紹介の車載用受信機にも接続して使用が出来ます(外部スピーカー端子に接続） |
ＬＤ−０１ 専用受信機 ＬＲ-０３の登場で、役割を終えましたので生産販売を終了させていただきました
(2014.06)
修理対応などは可能ですので、もしものトラブル時にはご相談ください |
|
|
|
|
| 携帯型以外の受信機例 |
この受信機も終売（生産終了） |
ＳＳＢ／ＣＷの安定な受信が可能なものを選びます
一例ですが、固定・車載型で
１０万くらいの価格で、この目的に利用できるものがあります
感度を上げるための工夫、プリアンプや外部アンテナの採用・・・etc
ご相談下さい
これらの工夫をシステムでご提供したのが
サル接近警戒システム（特許第４０７０７４７号）です |
| |
| テレメトリ電波自動取得＆記録システム |
行動域調査の自動化を応援します
フィールド調査・研究用に |
新(デジタル方式）旧(アナログ方式）いずれのテレメトリ発信器にも対応した、自動受信＆記録システムを作ってしまいました
野猿接近警戒システム「猿人善快」用エンジンをベースに、電波の見落としがなるべく無いよう工夫をしました
このものがあれば、調査など必要な場所に設置しておくだけで、相手の電波を捕捉し、その状態を記録することを自動で行ってくれます
アナログ方式発信器は、事前に周波数登録が必要です
デジタル方式発信器は、周波数登録済みです
設置場所、装置名称、個体名称などマスタに登録して管理することが出来ます
受信データは、ｃｓｖ形式で、USBメモリで取り出すことが出来ます
ＡＣ100Ｖのほか、ＤＣ１２Vで運用できます
ソーラー・パネルなど使用した独立電源による運用のご相談にも応じさせていただきます |
| ご紹介している（採用している）受信機が、２０２０年９月をもって製造終了となりました |
|
|
| |
| デジタル（適法）発信器専用ロギングシステム／独立電源のご提案 |
獣害対策（主に猿害）に関わって、もう１５年を過ぎようとしています
現地の様子で一番変わったのは、人がいなくなったこと・・・追い払いをしようにも、人がいない！？
元気に動ける方が、本当に少なくなってきたことを実感します
そう言った面から、関わった最初の頃の対応策が、もしかしたら有効かも知れないと思うようになりました
それは、敵の行動パターンを知って、皆で共有することで、被害をなくそうという取り組みです
（敵が定住に近い状況の地域では役に立ちませんが・・・）
一定期間、対象の行動調査を行い、その周遊サイクルというかパターンを確認できれば、後はカレンダーを見て、あるいは近隣の集落の情報から、襲来／接近が見込めることになり、予防が可能になります
リアルタイム情報でなくても、一定の成果が得られます
複数箇所に置いて、無人で受信／記録する装置があれば、そこが深山であっても、対象がクマであっても対応はできます
フィールド・カメラに近い使用イメージかと思います
適法発信器：ＬＴ−０１、ＬＴ−０１Ｓ、ＧＬＴ−０１ あるいは同様のＩＤ送出機能を持つ発信器（ＬＲ−０３でＩＤ識別できる発信器）が受信の対象です
電源はソーラー・パネル（７日間の不日照対応、マスト取付架台込み）
設置は、足場鋼管一本（こちらの価格に含まれません、建柱も含め現地手配）
屋外用キャビネットに収納（マスト取付金具込み）
無指向性のコーリニアアンテナ及び給電ケーブル
受信データの回収は、ＵＳＢメモリ（４ＧＢ以下の容量／こちらの価格に含まれません）持参で
このような独立電源（日当たりさえあれば設置場所を限定しない）を採用した受信／記録システムが、送料税込みで￥１８５，０００
現地では、φ４８．６足場鋼管を立てていただくだけで、取付／稼働させることができます
あと、キャビネットに鍵が必要かも知れません
かなり頑張って、この金額なのですが、果たしてニーズはあるものでしょうか？
１シーズン毎に場所を変えて設置／受信記録することで、複数の群れなり対象を相手に活用できます
リアルタイムに接近を知りたいとなると、ここは『猿人善快』のお出ましです |
|
受信感度を上げるための特注アンテナなどのご相談にも応じております
ご照会下さい |
|
| 動物の行動域調査における、テレメトリ発信器の歴史と現状 |
きっと学会などで、海外における使用例が紹介されたのが発端でしょう
研究者の方を中心に、国内でもこれら発信器を利用して、動物の生態調査（行動域調査）が行われる例が増えてきました（行政で言えば、環境省・文化庁などの事業から）
これまで、アメリカ・カナダなどの輸入品がその目的に使用されてきておりました
国内では、この目的・・・動物の位置検知通報と言う目的に、電波の（専用波）利用が許可されていませんでした（当然のことなのですが、ＶＨＦ帯 波長の短いＵＨＦ帯では、山の中・ブッシュの中では実用にはなりません）
４２０Ｍｈｚ帯特定小電力を、目的を自由に使える電波として許可しているのだから、それを使えば良いではないか・・・程度の認識しか当時の総務省サイドには無かったわけです
従いまして、国産品・・・ほんの一部の例（手作りに近い例／合法とは言い難いものと、特小を利用したもの）を除いてありませんでした（いずれも、実用になるところまでの能力は期待できませんでした）
これらのことは、ニーズが限られているということに他ならず、２００８年８月に電波法が改正された後も、手を挙げるメーカーは今のところ他がないことでも想像いただけると思います |
|
| サル・シカ用首輪 Ｍ２９５０型 |
 |
野生の保護動物に対する使用についての注意書きが附属していました
取付は、丈夫なナイロン製のベルトを附属のビスナットで縫う形になっています
このつなぎ部分が本皮でできており、ここが脱落させるための機構部分と思われます
|
 |
全体の大きさの比較のため、３．５”ＦＤＤを置いてみました！？
上に黒く見えているのはアンテナ部です
とにかく丈夫に作ってあります
首周りの寸法によってベルトの長さが異なります。
猿・鹿用は、首周り５０Ｃｍ・・・首の直径１５ｃｍ程度が対象になります |
 |
本体部分の「どアップ写真」です
おおよそフィルムケースくらいの大きさとお考え下さい
重量は約１１０ｇ
これは、電池込みで、３年以上の期間、テレメトリ信号（単純な間欠発信）を送ってきます
黄色なテープは、電源ＳＷをオフにするためのマグネットを固定するために貼っているもの
電池交換はできません、そういった意味では使い捨てです（回収も事実上不可能でしょうし！） |
|
|
| クマ用イヤータグ Ｍ３６００型 |
 |
こちらは、大型動物（熊等）用イヤータグ型です
大きさもほとんど電池の大きさ！！
アンテナを除く本体サイズは、４２ｘ４２ｍｍ
重量は、わずか２８ｇです
飛距離は、Ｍ２９５０型と大きく変わりませんが、電池寿命は約半分・・・１．５年程度です |
|
|
| クマなど大型動物用首輪 Ｍ２５１０型 |
 |
首輪の中に見えるのが、M2950です
大きさの比較が出来るように・・・
熊など大型動物用のものです |
|
| 小型動物用 ＢＤ−２ |
 |
わずか、０．７２ｇと大変小型のものです
ボールペンのペン先と比べてみてください
その分、電波が弱いのと電池寿命が２８日（動作保証）となります
白いテープにくっついている丸いマグネットが電源ＳＷの役割をします
このように、目的（相手）によっていろんな種類のテレメトリ発信器が用意されています
野生（自然）の営みについて、まだまだ人に知られていないことが一杯あります
（最近になって、やっとウナギの繁殖地が分かったくらい！）
|
|
| 魚類用埋め込み型 Ｆ１４１５ Ｆ１０２０ |
 |
 |
インプラント・・・魚類用の埋め込みタイプです（アンテナがリード状のものとコイル状のもの）
１ｇで、３４日間 ２．５ｇで１５８日間の連続動作保証があります（３０ＰＰＭ）
電源をＯＦＦにするマグネットが異常に大きく見えます（サイズ比較に撮しているＳＯＮＹのボタン電池はＣＲ−２０３２／直径20ｍｍのもの）
３０〜５５ＰＰＭ（1分間に30〜５５回の発信）、パルス幅は１５ｍＳです （発信回数が少ないほど電池は長持ち）
ただし、水中では電波の飛距離は一気に短くなります（水深１ｍで、３素子八木を振って２００ｍ程度かな） |
|
ここでご紹介の、これまで使用されてきた(稼働実績のある）テレメトリ発信器は、その全てが輸入品ですので、国内の電波法などを意識してある製品ではありません
国内電波法では、２００８年８月に、この種の目的に周波数割当が行われました
これら動物の検知用目的に周波数割当が行われ、技術適合基準をクリアした製品であれば、どなたでも利用できるようになりました（特定小電力トランシーバーと同じ扱い）
実用距離・あるいは電池寿命についても、大きさを言わなければほぼ従来の輸入品と同じ性能が得られます
が、特に小型化に関しては、ＩＤ送出の問題など、色々と問題が多く、すぐに対応できる状況ではありません
特定実験試験局の割当があれば、海外製品を特注して・・・というやり方も考えられますが、今回の周波数割当が行われたことで、この目的に使いやすいＶＨＦ帯の割当は無くなる方向のようです |
 |
Ｘ１９１−ＴＸシリーズ（特定実験試験局）
特定実験試験局として、開設／運用を行ったカスタムメイドの発信器です
個別に免許を受けました（１４７ＭＨｚ帯 ４個／４局）
これらノウハウを元に、２００８年８月の電波法改正を機会に、使いやすいデジタル・モデル ＬＴ−０１ の発売に漕ぎ着きました
写真左が、個別に免許を取得した発信器
写真右は、大きさ比較のためのＭ２９５０ |
|
|
| 特定実験試験局の開設 |
特定実験試験局とは
http://www.tele.soumu.go.jp/j/sys/spexp/index.htm
特定実験試験局用交付周波数
１４０〜１７０ＭＨｚあたりの交付があれば、発信器の特注対応が可能なケースもあります
http://www.tele.soumu.go.jp/ext/SearchServlet?pageID=xs01
こちらで調べることが出来ます
特定実験試験局の開設には、第３級陸上特殊無線技士以上の資格が必要となります
第３級陸上特殊無線技士は、タクシー無線の操作などに必要な資格で１日講習で取得することが出来ます
実際の申請には、実験計画書を準備してのロビー活動（各地域の総合通信局が相談窓口）と、
送信設備の点検データ・結果表など、装置が国内電波法に準拠していることを証した書類が必要になります
事前の相談がきちんと出来ていれば、申請後１週間程度で免許の交付が受けられます
以上のように、資格者のもとで、特定実験試験局の開設が出来れば、合法的に輸入したテレメトリ発信器が使用できる可能性があります
|
| テレメトリ発信器を使用した行動域調査の実態 |
※行動域調査用発信器の装着には、捕獲許可（学術研究捕獲許可）が必要ですし、例えばですが首輪型の場合、その締付事故防止等から、オトナ（成獣）にしか装着してはいけません
また、電池寿命（３年程度）を大幅に越えない時期に、脱落するような加工を施す、もしくは捕獲して取り外すように指導があります
| 捕獲檻の設置 |
→ |
捕獲したら獣医さんの立ち会いで発信器を装着 |
→ |
群れに戻ることを確認 |
| 許可申請 |
|
成獣の確認・麻酔／覚醒処置 |
|
携帯型受信機で追跡・確認 |
| ※檻に吊す餌の面倒は、近所の方等に委託 |
|
|
現場では、こんな作業が行われています |
| |
何でこんな面倒なことを・・・今やGPSがあるではないか！（誰にでも使えるデジタル技術）
という、机上のご意見もあろうかと思います
現実はと言うと、まず装置の稼働寿命が短い（ＧＰＳレシーバの消費電力が大きい）、リアルタイムにデータが活用できない・・・実物のサイズ制限等の中で、消費電力あるいは電波の飛距離などの問題で、リアルタイムに位置データを得られない
具体的には、
・電池寿命が半年程度（電池交換をすれば、また使用できるようですが、脱落機構or再捕獲が必要）
・複雑なものほど、故障に見舞われる・・・ なにせ野生動物に取り付けるのですから
・リアルタイムにデータが得られない
装置の中にデータを記録、脱落機構を組み合わせ、装置の回収が必要（回収用に電波を使用
／脱落位置通知）
・お値段が高い（３０万円以上するようです）
そして、林や森の中、あるいは谷、沢など複雑な地形の中で、衛星電波が受けられないケースが少なくないことが挙げられます
近くの導入事例でも、サルの行動で捕捉できるのは平均２５％前後だという数字があります
国産「みちびき」が３基稼働し、全ての機能を公開して使用させてもらえれば、捕捉率の向上とGPS受信に関わる消費電力の低減が期待できますが、今時点では未定です
また、ここでも電波法の問題があります（ここまで回収用発信波／マーカーが、国内電波法に準拠していない輸入品が使用されていたようですから）
上記の手法・・・テレメトリ発信器を動物に付けて、人が受信機を持って歩き、その発見位置をGPSを使って地図に落とす・・・こんなGPSの使い方はアリのようです
いずれにしましても、汗をかかないと成果を得るのは難しい、それもアナログ手法で・・・というのが行動域調査についてのひとつの結論と思われます |
|
| アマチュア無線は、趣味以外の目的に使用できません |
※猟目的（猟犬、檻・罠にに取り付けて使用）に市販されている発信器（猟犬用には「ドッグマーカー」とか呼ばれているもの）は、出力も大きく免許が不要な微弱電波の無線機には該当しません、最初から違法送信機です
アマチュア無線用周波数帯を使用しているので、アマチュア無線の資格・免許を持っていればＯＫ（合法）ということにはなりません
詳しくは、東北総合通信局電波監視課のWebに説明がありましたし、総務省のＷＥＢサイトでも説明されています
http://www.soumu.go.jp/soutsu/kanto/re/info/dog/ |
■アマチュア無線と狩猟
ここでは、狩猟の連絡にアマチュア無線を使用することについて、問題がないかどうかをご説明します
まず、猟期に、趣味として狩猟を行うときに使用するのは、アマチュア業務に含まれるという判断です
一方、有害鳥獣駆除など猟友会が自治体の補助や委託を受けて行う狩猟＝趣味での狩猟ではなく、請負（業務）と判断されますから、アマチュア業務の範囲とは見なされません、アマチュア無線を使用することは違法です
この場合、業務用無線あるいは下段でご紹介の使用目的を問わない無線でないと（他に特定小電力トランシーバーがありますが、１０ｍＷでは山の中においては実用にはならないでしょう）、この目的には使用できないことになります
時々間違った判断をなさっているお話しを耳にしますので、この便にご紹介します
蛇足かも知れませんが、行動域調査を行政から委託を受けて実施する場合の連絡にも、上記理由でアマチュア無線は利用できません（違法行為として取り締まりの対象になります） |
